کالبد شکافی Galaxy S5 ، قطعات داخلی

می دونید که گوشی های سامسونگ به سادگی قاب پشت شون باز میشه ، گوشی Galaxy S5 هم به همین شکل هست ، با انگشت تون و بدون نیاز به ابزار خاصی می تونید قاب پشتی Galaxy S5 رو باز کنید به باتری قابل تعویض سامسونگ برسید .

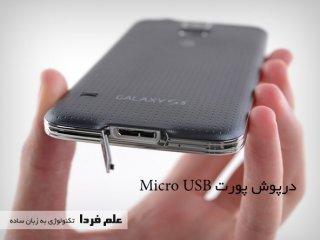

باز کردن قاب پشت galaxy s5

درآوردن باتری galaxy s5

باتری رو که در بیاریم به سادگی میشه دید که جای سیم کارت و حافظه Micro SD بالا و پایین همدیگه هستن .

جای سیم کارت و اسلات حافظه در Galaxy S5

مدل تجاری دقیق گلکسی اس 5 رو هم می تونید ببینید :

مدل تجاری گلکسی اس 5

کنار جای باتری ، یه درب مخفی کوچولو وجود داره که کمی مشکوک به نظر می رسه ، در ادامه میگیم که این درب مخفی واسه چیه .

درب مخفی در Galaxy S5

کالبد شکافی Galaxy S5 – جدا کردن نمایشگر

حالا وقت جدا کردن صفحه نمایش گوشی Galaxy S5 هست . برای این کار نیاز به ابزار کوچک و بخصوصی نیاز هست که در تصویر می بینید .

باز کردن نمایشگر Galaxy S5

باید در جاهای مختلف این ابزار رو داخل کنید که چفت نمایشگر باز بشه . البته باید یه مقدار حرارت هم بدید که خودش رو ول کنه و جدا شه .

بلند کردن نمایشگر گلکسی اس 5

مراقب باشید ، پنل LCD با یه سیم به اصطلاح فلت به مادربورد متصل شده ، اون فلت به سادگی با فشار به سمت بالا جدا میشه .

جدا کردن فلت تاچ اسکرین Galaxy S5

طراحی گوشی Galaxy S5 طوریه که برای رسیدن به مادربورد باید صفحه نمایش رو جدا کنید که این مسئله کار رو سخت میکنه .

صفحه نمایش جدا شده Galaxy S5

دکمه home رو هم باید جدا کنیم تا نماشگر جدا بشه . این قسمت خیلی حساسه .

جدا کردن دکمه HOME از نمایشگر Galaxy S5

ضمنا مواد نگهدارنده و چسبنده دور قاب رو هم باید جدا کنیم . متاسفانه برای اسمبل کردن Galaxy S5 دوباره باید مواد چسبنده بزنیم .

جدا کردن چسب و روکش پلاستیکی Galaxy S5

کنترلر تاچ اسکرین گوشی Galaxy S5 رو می بینید به شماره Synaptics S5100A

کنترلر تاچ اسکرین در گلکسی اس 5

حالا واسه باز کردن مادربورد Galaxy S5 باید چند تا پیچ رو باز کنیم .

باز کردن پیچ های مادربورد Galaxy S5

خیلی ساده مادربورد به همراه یه فریم که بهش چسبیده ، از قاب اصلی جدا میشه .

جدا کردن قاب وسط Galaxy S5

جدا کردن مادربورد از قاب اصلی Galaxy S5

یادتونه بالاتر یه درب مخفی کوچیک دیدیم ، الان کاشف به عمل اومد که این درب مخفی واسه جدا کردن سیم فلت دکمه Home هست .

جدا کردن فلت دکمه home گلکسی اس 5

می دونید که دکمه home گلکسی اس 5 با سنسور اثر انگشت ادغام شده که خب یه چیزی باید اثر انگشت شما رو کنترل کنه . در تصویر زیر کنترل کننده دکمه home رو می بینید .

دکمه home گلکسی اس 5 به همراه سنسور اثر انگشت

 چیپ کنترلر دکمه home به شماره 1200P E43F2

حالا که اون سیم فلت دکمه home رو جدا کردیم مادربور به سادگی جدا میشه . روی مادربورد دوربین جلو و دوربین عقب گوشی Galaxy S5 تعبیه شده که به سادگی جدا میشن .

جدا کردن دوربین های GALAXY S5

نمای جلو و عقب دوربین های گلکسی اس 5

■ QDA41 L1010 R412 چیپ کنترلر دوربین

حالا دیگه رسیدیم به مادربورد گوشی Galaxy S5 . در شکل زیر می بینید :

مادربورد ، پردازنده و RAM گوشی Galaxy s5

Elpida FA164A2PM ، حافظه رم RAM گوشی Galaxy S5 به میزان 2 گیگابایت . این همون چیپ رمی هست که در گوشی HTC One M8 هم دیدیم . زیر این چیپ RAM ، چیپست اسنپدرگون 2.5 گیگاهرتزی Quad Core قرار داره .

■ Samsung KLMAG2GEAC-B0 حافظه فلش آنبورد 16 گیگابایت

■ Avago ACPM-7617 کنترلر RF چند حالته و چند بانده

■ Murata KM4220004 ماژول وای فای

■ 1412 (C1N75R UMR3) (C1N78B YMP4) که نمی دونم کارش چیه !

■ رگولاتور ولتاژ ( چیپست قابل برنامه ریزی ) MAX77804K و همچنین MAX77826

■ مایکرو کنترلر 32 بیتی STMicroelectronics 32A M410

اون سمت مادربورد گوشی Galaxy S5 رو هم می تونید در شکل زیر ببینید :

مادربورد گلکسی اس 5 – نمای پشت

■ SWEP GRG28 ماژول سوئیچ آنتن

■ Qualcomm WTR1625L گیرنده و فرستنده RF ( فرکانس رادیویی )

■ Qualcomm WFR1620 برعکس بالایی ، این فقط چیپ گیرنده است .

■ Qualcomm PMC8974 آی سی مدیریت توان الکتریکی

■ Lattice iCE40 LP1K یک FPGA کم مصرف . FPGA یک چیپ قابل برنامه ریزی توسط کاربر هست .

■ Invensense MP65M  ژیروسکوپ و شتاب سنج

■ Qualcomm WCD9320 کدک صوتی ( رمزگذار ( اِنکدر ) و رمزگشای ( دیکدر ) صوتی )

■ SIMG 8240B0 کنترلر کابل MHL و NXP 47803 کنترلر فناوری NFC

اما یه بورد جانبی هم هست :

بورد جانبی Galaxy S5

■ Cypress CY8C20075-24LKXI ، سنسور لمس خازنی نمایشگر

■ RFMD RF1119 ، کنترلر آنتن

■ S1221 ، میکروفن ثانویه

نمای پشت بورد جانبی Galaxy S5

تعمیر پذیری گوشی Galaxy S5

کالبد شکافی Galaxy S5

■ باتری به راحتی جدا و تعویض میشه

■ بعضی از بخش های سخت افزاری گوشی Galaxy S5 به صورت ماژولار و جدا شدنی طراحی شده که کار رو برای تعمیر راحت می کنه . مثل دوربین ها ، اسپیکر ، جک هدفون ، موتور ویبره یا لرزاننده .

■ برای رسیدن به مادربورد ، اول باید نمایشگر رو باز کنیم و چسب یه سری قطعات رو بکنیم که خب تو بحث تعمیرات این مسئله آزار دهنده است .

■ تعویض هر قطعه ای غیر از باتری ، احتیاج به جدا کردن نمایشگر داره که احتمال آسیب پذیری رو بیشتر می کنه .

امیدوارم مفید بوده باشه .
